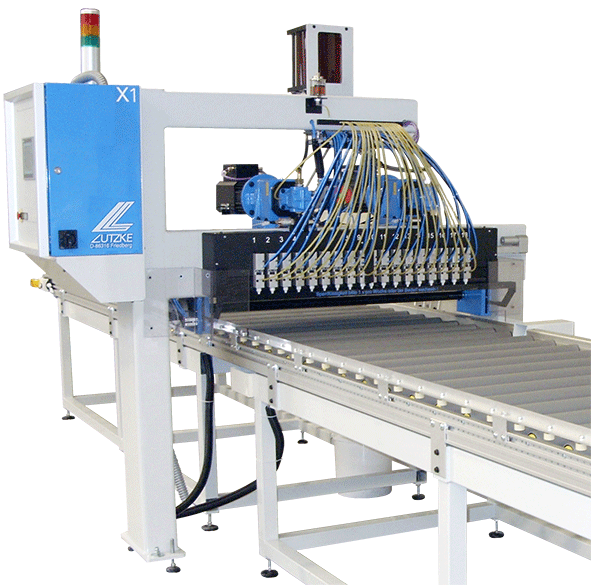

LKS 4000 -  hochleistungs Klebstoff-Auftragsanlag

LKS 4000

Die LKS 4000 ist eine hochleistungs Klebstoff-Auftragsanlage welche für den industriellen Einsatz als Portalanlage konzipiert wurde.

Die Lutzke Portalanlagen findet ihre typische Anwendung in der »Sandwich-Industrie«. Sandwichpaneele und Leichtbauplatten sind mehrschichtig aufgebaut. Je nach Anwendung werden dabei unterschiedliche Kernmaterialien mit verschiedenen Decklagen verbunden. Erst durch die Klebung des Kerns mit der Decklage ergibt sich für das Sandwichpaneel eine hohe Tragfähigkeit und eine große Steifigkeit.

Wenn in Produktionsstätten des Sandwichherstellers für grosse Bauteile ausreichend Platz zur Verfügung steht, kann der Klebstoffauftrag mittels Portalanlagen erfolgen. Das Bauteil wird über einen Förderer unter einem Portal hindurch bewegt und der Klebstoffauftrag erfolgt durch die Querbewegung des Klebstoffauftragskopfes. Es sind Bauteilbreiten von > 3.000 mm Breite möglich.

Der Klebstoffauftrag kann in linearen Raupen oder in kreisähnlicher Form erfolgen. Beim linearen Auftrag können Raupenabstände von 35 mm, 17,5 mm oder 8,75 mm gewählt werden. Die Klebstoffauftragsmengen sowie die Auftragsgeschwindigkeiten sind klebstoffabhängig und können 50 g/m² bis 500 g/m² und 10 m/min. bis 60 m/min mittels Rezepturverwaltung per Postprozessors in der Steuerung hinterlegt werden. Formen und Aussparungen lassen sich problemlos programmieren.

Technische Daten:
Klebstoff-Auftragsgeschwindigkeit: 10 m/min. bis 60 m/min
Bauteilbreite: > 3.000 mm

Raupenabstände: 35 mm, 17,5 mm oder 8,75 mm frei wählbar

Klebstoffauftrag: Klebstofffreie Flächen (Auftragsbild) mittels CAD/CAM - Kopplung möglich

Bauteilabmessungen:
Bauteilerkennung : Mittels Lichtschranken
Bauteilbreite: > 3.000 mm
Bauteilstärke: Kundenspezifisch

*Die oben aufgeführten technischen Daten sind bereits realisierte Anlagendaten. Wir konzipieren für Sie aus unserem Produktportfolio sehr gerne Ihre individuelle Produktionsanlage.
