3 K PUR Anlage
Die 3K PUR Anlage ist eine hochleistungsfähige Klebstoff-Auftragsanlage, die speziell für den industriellen Einsatz konzipiert wurde.
Der Vorteil einer 3 K PUR Anlage ist, dass man in der Lage ist, die offene Zeit (Klebstoff - Verarbeitungszeit) in Abhängigkeit der Raumtemperatur, der Bauteilgröße und der Anzahl der zu verklebenden Lagen prozessoptimiert einzustellen und damit eine kürzere Presszeit zu erreichen bzw. die Taktzeit zu verkürzen und somit die Produktivität zu erhöhen.
Der Vorteil einer 3 K PUR Anlage ist, dass man in der Lage ist, die offene Zeit (Klebstoff - Verarbeitungszeit) in Abhängigkeit der Raumtemperatur, der Bauteilgröße und der Anzahl der zu verklebenden Lagen prozessoptimiert einzustellen und damit eine kürzere Presszeit zu erreichen bzw. die Taktzeit zu verkürzen und somit die Produktivität zu erhöhen.

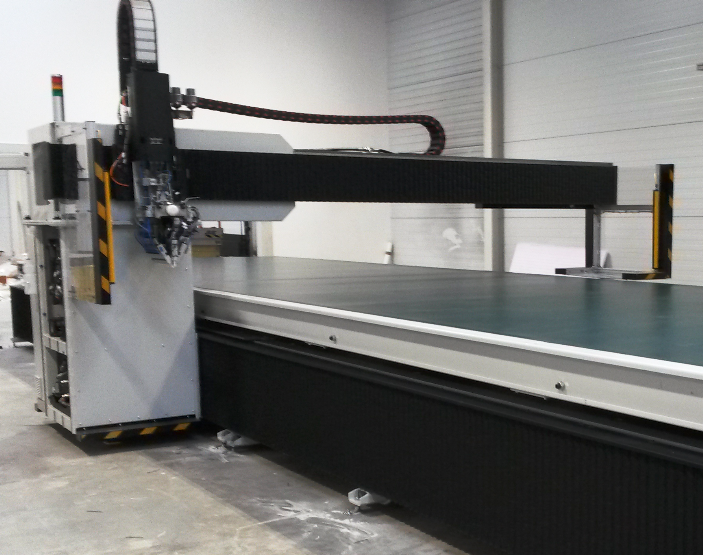

Die Anlage bewegt sich in der X - Achse über ein Maschinenbett unter dem Förderband oder direkt am Förderband. Am X - Achsenschlitten ist ein Portal befestig, in dem sich das Misch.- und Dosiersystem [MDS] befindet. Am Portal ist auch die Y - Achse befestigt, hier fährt der Y - Achsschlitten mit der Z - Achse und dem Klebstoffauftragskopf. Die dargestellte Anlage ist mit einem 16 - fach linearen Auftragskopf mit einer Auftragsbreite von 576 mm ausgeliefert worden. Alternativ ist es möglich die Anlage mit einem rotierenden Klebstoffauftragskopf mit einem Auftragsdurchmesser von 350 mm oder einem 24 - fach V - Auftragskopf mit einer Auftragsbreite von 300 mm und einem Raupenabstand von 12,5 mm auszustatten.
Die Klebstoffzuführung kann aus dem 200 L Fass, 1 000L IBC oder einem 1.000 L Fluidbag umgesetzt werden.
Technische Daten:
Klebstoff-Auftragsgeschwindigkeit: X-Achse bis 40 m/min; Y bis 40 m/min
X Verfahrweg: Bis 6.000 mm
Y Verfahrweg: Bis 2.050 mm
Z Verfahrweg: Bis 350 mm
Klebstoffmenge: 180 bis 250 g/m²
Klebstoffauftrag: Klebstofffreie Flächen (Auftragsbild) mittels CAD/CAM - Kopplung möglich
Bauteilabmessungen:
Bauteillänge: 5.050 mm
Bauteilbreite: 2.050 mm
Bauteilstärke: 100 mm
*Die oben aufgeführten technischen Daten sind bereits realisierte Anlagendaten. Wir konzipieren für Sie aus unserem Produktportfolio sehr gerne Ihre individuelle Produktionsanlage.
